鑄鐵底閥5K-50A5K-80A Foot valve日標與國標區別

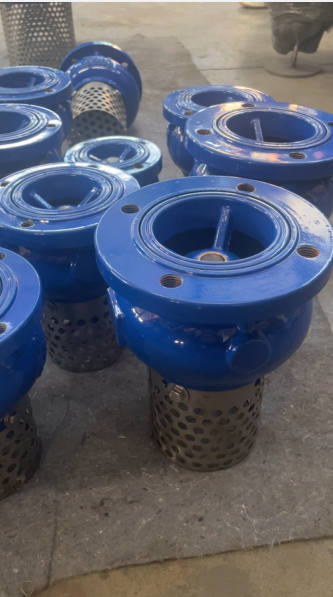

承接鑄鐵底閥5K-50A5K-80A日標。真實的承接鑄鐵底閥的故事。鑄鐵底閥5K-50A5K-6優良e日標與國標區別主要就是在法蘭上。我們備用日標模具，承接大小批量的鑄鐵底閥5K-10K。一般有些工廠不愿意承接日標鑄鐵底閥，是因為沒有數量少，又沒有模具。下面文章里的展示的鑄鐵底閥5K-50的圖片就是真實的承接案例。
鑄鐵底閥日標5K-10K與國標有哪些區別？
鑄鐵底閥壓力等級對照容易混淆的點
日標的“10K”和國標的“PN16”在壓力承受能力上大致屬于同主打產品別，但適當不能劃等號。
日標10K：源自舊單位體系，約等于10 kgf/cm2，換算過來約等于0.98 MPa。國標PN16：表示公稱壓力為16 bar，即1.6 MPa。從數值上看，PN16（1.6MPa）的承壓能力高于10K（0.98MPa）。重要的是，即使壓力等級“相當”，它們的結構尺寸也全部不同。

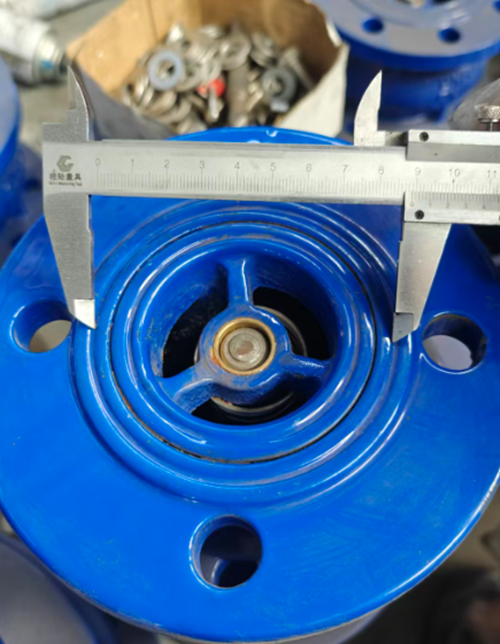

鑄鐵底閥結構尺寸差異凸面法蘭為例
這是導致它們無法互換的直接原因。差異主要體現在三個關鍵尺寸上：
| 螺栓孔中心圓直徑 | 這是最主要的區別。例如，對于DN100的法蘭： ?鑄鐵底閥日標10K的法蘭，螺栓孔中心圓直徑約為φ185mm。 ?鑄鐵底閥國標PN16的法蘭，螺栓孔中心圓直徑約為φ190mm。 ?這5mm的差異直接導致螺栓對不上。 |
| 外徑和厚度 | ?即使是相同通徑和壓力等級，法蘭的外徑（OD）和厚度（T）也可能不同。 ?螺栓孔數量和直徑：同樣規格的法蘭，日標可能用4個孔，而國標可能用8個孔，孔徑也可能不一樣。 |
| 密封面形式 | 與國標類似但尺寸可能有細微差別鑄鐵底閥。 |
了解多的鑄鐵底閥資料：http://m.gupiaoma.com/964.html
